詳細情報 |
|||
| 保証: | 1年 | ヘッドナンバー: | 2個 |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティング·システム: | 組み込みシステム + 人と機械の画面 | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
製品の説明

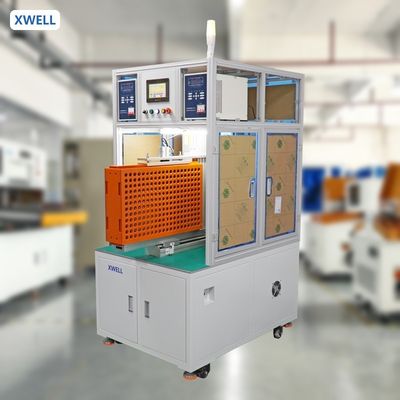

リチウム電池パック用両面スポット溶接機
製品の説明説明
この両面スポット溶接機は、10000Aトランジスタ溶接電源を搭載しており、溶接物または溶接物と溶接針の間の接触抵抗を検出する機能を備えています。スポット溶接前に溶接抵抗を検出するために利用でき、溶接中の溶接物や溶接針への損傷を回避し、高精度で高信頼性の溶接を実現します。特徴*ブレークポイントスタート、自動スタート、手動スタートをサポート。*コールドソルダージョイントとシールオフアラーム。
*内蔵溶接電流モニター、リアルタイムの溶接電流を表示可能。*数十種類の異なるバッテリーパック製品のプロセスを保存でき、パラメータを再設定することなく製品を切り替えることができます。
製品の利点
1. 溶接ストロークをカスタマイズ可能
2. さまざまな種類のバッテリーパックに適しています
3. 高速溶接
4. 7インチタッチスクリーン、より便利な操作、よりクリアな表示
5. 溶接ヘッドは空冷または水冷機能を備えており、スポット溶接針の温度が溶接品質に与える影響を効果的に低減できます。
6. 最大99グループのファイルを保存でき、ファイルの呼び出しが簡単で、複雑なライン変更プロセスは必要ありません
7. はんだ接合部の総シフトに対するワンキーキャリブレーション機能。はんだピンの交換などによって生じるスポットシフトをキャリブレーションできます
8. 電気式または空圧式スポット溶接機を選択可能
製品仕様
MD-ASWおよびMD-ADWの仕様
MD-ASW
MD-ADW
溶接ヘッド数
1
|
2
|
|||
| 移動距離 | X: 400mm; Y: 400mm | ||
|
Y: 500mm; Z: 350mm
|
溶接速度
|
0.5秒/スポット、2000-2500個/時
|
|
|
0.5秒/スポット、3500-4000個/時
|
溶接電源
|
5000Aインバータースポット溶接機
|
|
|
最大モーター速度
|
1000mm/秒
|
最大バッテリー数
|
|
|
450個（18650）
|
オペレーティングシステム
|
||
|
組み込みシステム
|
ユーザーインターフェース
|
||
|
タッチスクリーン
|
駆動方式
|
||
|
ステッピングモーターと精密ガイドレール
|
電源
|
||
|
220V/50Hz（機械）; 3相、380V/50Hz（溶接機）
|
空気圧
|
||
|
0.3-0.6 MPa
|
機械サイズ
|
||
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
||
|
機械重量
|
200kg
|
||
|
350kg
|
製品の用途
|
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
|
|
|
製品の操作
|
1. タッチスクリーンで溶接パラメータを設定します。（同じ製品は1回だけ設定する必要があります）
|
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
|
|
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機は、オペレーターに新しい治具（バッテリーパック）の交換を促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
