詳細情報 |
|||
| 保証: | 1年 | ヘッドナンバー: | 2個 |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティング·システム: | 組み込みシステム + 人と機械の画面 | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
製品の説明

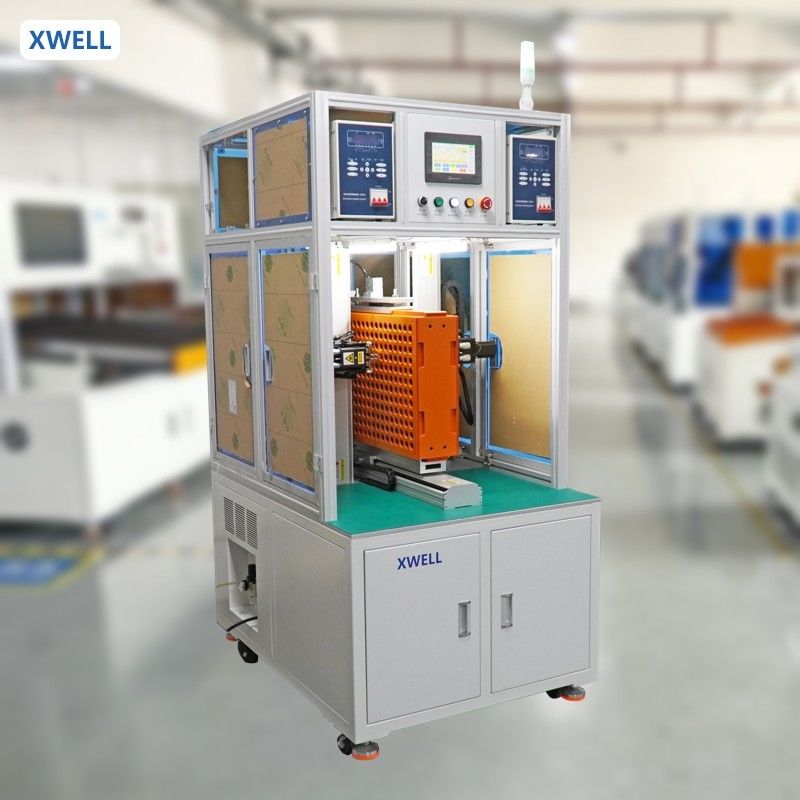

自動CNC両面スポット溶接機 Wトランジスタ溶接電源
1. システム概要:
両面自動スポット溶接機は、ブレークポイント開始をサポートし、6000A / 8000A Tを搭載しています。ランジスタ 電源。0.2mm以下の純ニッケルシートと0.3以上の鋼ニッケルシートを溶接できます。バンプ溶接が必要です。両面自動溶接、高効率。プログラミングは簡単です。任意のポイントプログラミング、アレイプログラミング、グラフィックインポートをサポートし、99グループのプログラミングファイルを保存できます。溶接針交換の予測は、溶接ヘッドが水冷循環熱放散を採用し、溶接針の損失を効果的に減らし、溶接効果を向上させることを思い出させます。自己完結型の溶接電流監視システムは、溶接電流を監視し、誤溶接アラーム機能を備え、溶接をリアルタイムで監視できます。
利点
1) 負荷電圧を誘導し、フィードバックによって電圧を制御し、高品質の溶接を実現します。
2) 予熱、メインヒートの電力モード、溶接前の予熱により、安定した溶接品質を確保します。
3) エネルギー密度の連続性を維持し、溶接時間を短縮し、母材の変形や変色を軽減します。（溶接時間はマイクロ秒単位で制御され、連続出力モード）
4) 低電流から高電流への変更が容易で、精密溶接に適しています。
5) 電流の上限と下限を設定して、溶接品質が良いかどうかを簡単に判断できるため、溶接自動化プラットフォームに適しています。
6) 溶接電流は通電時間とともに上昇し、溶接効果を確保します。
製品の利点
1. 溶接ストロークをカスタマイズできます
2. さまざまな種類のバッテリーパックに適しています
3. 高速溶接
4. 7インチタッチスクリーン、より便利な操作、より鮮明な表示
5. 溶接ヘッドは空冷または水冷機能を備えており、スポット溶接針の温度が溶接品質に与える影響を効果的に軽減できます。
6. 最大99グループのファイルを保存でき、ファイルの呼び出しは簡単で、
複雑なライン変更プロセスは必要ありません
7. はんだ接合部の総シフトに対するワンキーキャリブレーション機能。はんだピンの交換やその他の理由によるスポットシフトをキャリブレーションできます
8. 電気または空気圧スポット溶接機はオプションです
製品仕様
MD-ASWおよびMD-ADWの仕様 | |||
| MD-ASW | MD-ADW | ||
溶接ヘッド数 | 1 | 2 | |
移動距離 | X：400mm; Y：400mm | Y：500mm; Z：350mm | |
溶接速度 | 0.5秒/スポット、2000〜2500個/時間 | 0.5秒/スポット、3500〜4000個/時間 | |
溶接機電源 | 5000Aインバータースポット溶接機 | ||
最大モーター速度 | 1000mm/秒 | ||
最大バッテリー数 | 450個（18650） | ||
オペレーティングシステム | 組み込みシステム | ||
ユーザーインターフェース | タッチスクリーン | ||
駆動モード | ステッピングモーターと精密ガイドレール | ||
電源 | 220V/50Hz（機械）; 3相、380V/50Hz（溶接機） | ||
空気圧 | 0.3〜0.6 MPa | ||
機械サイズ | 900L*900W*1750Hmm | 1100L*900W*1930Hmm | |
機械重量 | 200kg | 350kg | |
製品アプリケーション
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品の操作
1. タッチスクリーンで溶接のパラメータを設定します。（同じ製品は1回だけ設定する必要があります）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械はすべての溶接アクションを自動的に完了します。
4. 溶接機は、新しい治具（バッテリーパック）の交換をオペレーターに促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
