| ブランド名: | XWELL |
| モデル番号: | MD-ADW |
| MOQ: | 1個 |
| 価格: | USD 11000 - 15000 / pcs |
| 梱包の詳細: | 木箱 |
| 支払い条件: | T/T、ウェスタンユニオン、L/C |

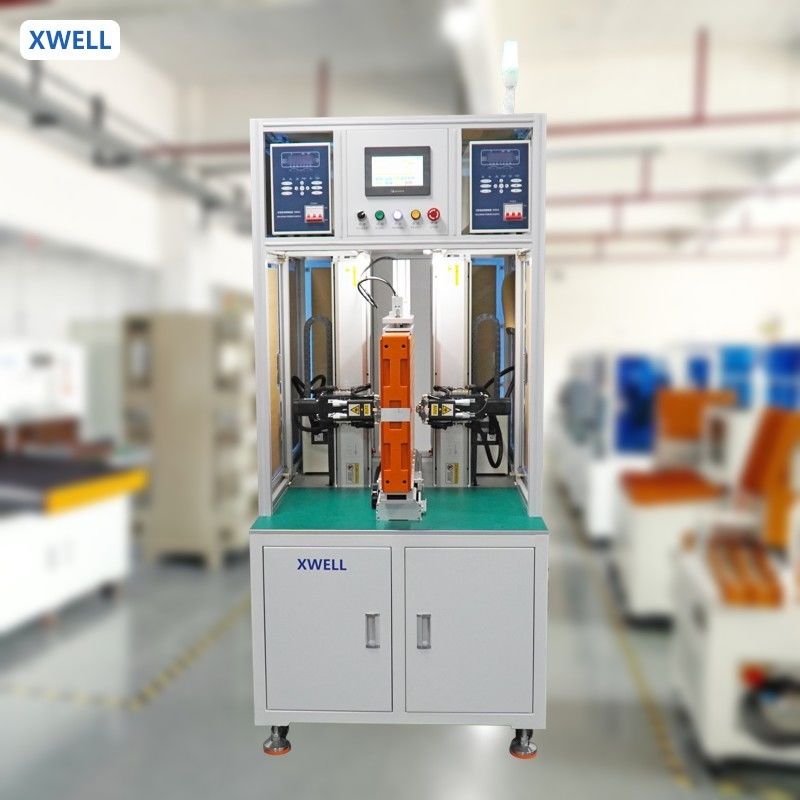

18650バッテリーパック用自動両面スポット溶接機
1. システム概要:
1. ブレークポイント起動と手動開始モードの変換をサポート。
2. 両面自動溶接の高効率。
3. 溶接電流監視システムにより、溶接電流をリアルタイムで監視できます。
4. 水冷循環熱放散システムは、自己完結型の溶接針補償機能に使用され、溶接針の損失を効果的に削減します。
2. ワークフロー:
ニッケルシートとセルの手動排出
自動ワークベンチにクランプ
プログラミングとデバッグ設定パラメータ
機器の起動
製品仕様
|
MD-ASWおよびMD-ADWの仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時間
|
0.5秒/スポット、3500〜4000個/時間
|
|
|
溶接機電源
|
5000Aインバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個（18650）
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動モード
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz（機械）; 3相、380V/50Hz（溶接機）
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品アプリケーション
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品操作
1. タッチスクリーンで溶接のパラメータを設定します。（同じ製品は1回だけ設定する必要があります）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械はすべての溶接動作を自動的に完了します。
4. 溶接機は、新しい治具（バッテリーパック）の交換をオペレーターに促すために音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
