プリズマティックバッテリーエンドプレート鋼ストラップCCSキット（1P8S 1P16Sバッテリーパック用、100Ah 280Ah 314Ahセル対応）

ブランド名:	XWELL
MOQ:	1000セット
価格:	negotiable
梱包の詳細:	カートン
支払い条件:	T/T、L/C、ペイパル、ウェスタンユニオン

詳細情報

商品の説明

詳細情報

起源の場所:

広東省、中国

キットの部品:

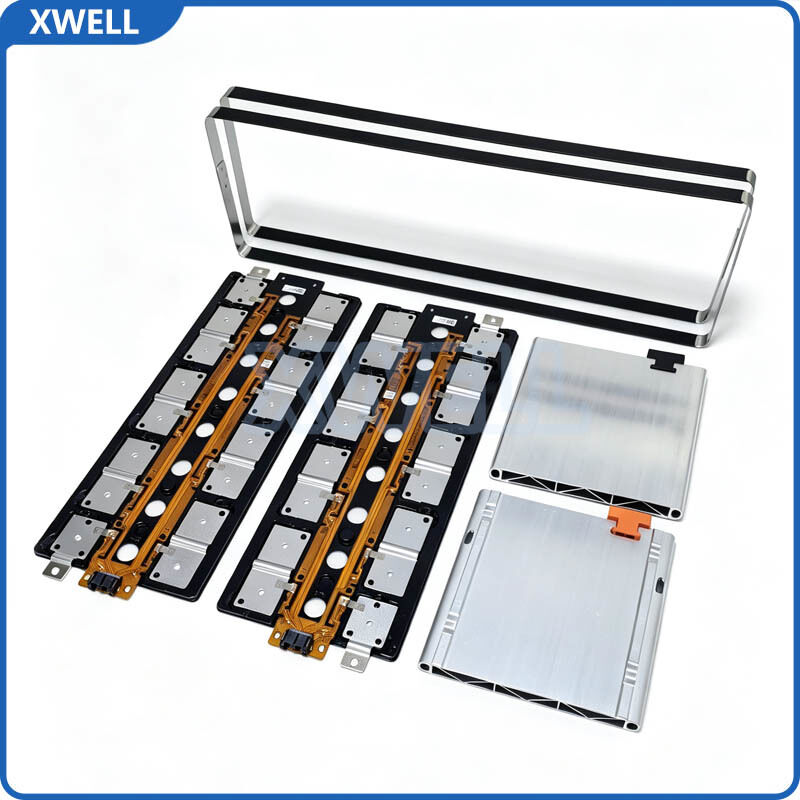

アルミニウムエンドプレート + スチールストラップ + CCS モジュール (1 個)

パック構成:

1P8S（8セル直列）/1P16S（16セル直列）

エンドプレート材料:

アルミニウム 6061-T6 / ADC12 ダイカスト

スチールベルトの材質:

ステンレス LH201

CCS導体材料:

錫メッキ銅 / ニッケルメッキ銅

CCS断熱材:

PA66 / PPO / PEEK (UL94 V-0)

細胞互換性:

100Ah、280Ah、314Ah LiFePO4 角形セル

動作電圧:

≤1500V DC

現在の容量:

最大800Aまでカスタマイズ可能

接触抵抗:

≤0.001Ω

動作温度:

-40℃〜 +85℃

応用:

エネルギー貯蔵システム、EVバッテリーパック、産業用UPS

供給の能力:

月あたり300,000セット

ハイライト:

エンドプレート鋼ベルトCCSキット

1P8S 1P16Sバッテリーパックアセンブリ

100Ah 280Ah 314Ahセル互換

商品の説明

角板 + 钢带 + CCS 组装套件（用于棱柱形电池组）

产品概述

我们的全面的电池组组装套件将三个关键组件——铝制角板、钢带和CCS（电池接触系统）模块——集成到一个预先设计的单一包装中。专为1P8S 和 1P16S 棱柱形电池配置而设计，使用100Ah、280Ah 和 314Ah 磷酸铁锂电池，该套件极大地简化了您的电池组组装流程。

套件组件

组件	数量	材料	功能
铝制角板	2 件	ADC12	结构夹紧、电池压缩、安装接口
钢带	2 件	不锈钢 304/201	电池组绑定、均匀压力分布、抗振动
CCS 模块	1 件	镀锡铜 + PA66/PPO/PEEK	串并联电池连接、电压检测、电流收集

主要特点

预配置适用于 1P8S 和 1P16S：该套件已针对两种最常见的棱柱形电池组拓扑结构进行了工厂优化。1P8S（8 节串联）适用于 24V 标称系统；1P16S（16 节串联）适用于 48V 标称储能和轻型电动汽车应用。可根据要求提供定制电池数量。
三款电池兼容性：专为100Ah、280Ah 和 314Ah磷酸铁锂棱柱形电池而设计——这是行业中最广泛采用的容量。角板尺寸和 CCS 母线几何形状针对每种电池尺寸进行了优化，以确保完美贴合和低接触电阻。
高性能 CCS 模块：镀锡铜或镀镍铜母线可实现≤0.001Ω 的接触电阻，实现高效、低损耗的电流传输。UL94 V-0 阻燃绝缘材料（PA66/PPO/PEEK）在-40℃ 至 +85℃的工作范围内提供出色的防短路和防漏电保护。
坚固的机械结构：角板提供精确的电池压缩，保持最佳堆叠压力以延长循环寿命。不锈钢带提供均匀的绑定力，具有出色的抗振动和抗冲击性能，适用于移动和固定应用。
集成信号采集：CCS 模块集成了电压检测触点和温度监测点，可直接连接到您的 BMS 以实现全面的电池组监控和保护。

技术规格

参数	规格
电池组配置	1P8S / 1P16S
兼容电池	100Ah、280Ah、314Ah 磷酸铁锂棱柱形
角板材料	铝 / ADC12 压铸
钢带材料	不锈钢带 LH201
CCS 导体	镀锡铜 / 镀镍铜
CCS 绝缘	PA66 / PPO / PEEK
工作电压	≤1500V DC
电流容量	高达 800A（可定制）
接触电阻	≤0.001Ω
工作温度	-40℃ 至 +85℃

为什么选择我们

一站式套件解决方案：角板、钢带和 CCS 模块作为单一匹配套件交付——无需从多个供应商采购和认证组件。开箱即用，设计协同工作。
快速原型制作：支持非标准电池数量或电池组布局的定制配置。在 7-12 个工作日内完成工程图审查和样品生产。
可扩展生产：月产能超过 30,000 套，通过自动化生产线和对每个 CCS 模块进行 100% 电连续性测试，确保质量一致。
灵活的最小起订量：标准配置的最小起订量为 50 套，适用于试点项目和小批量生产。
全球支持：提供技术文档、3D CAD 文件和安装指南。为您的电池组设计优化提供专业的工程支持。

应用

储能系统 (ESS)：家用 48V 壁挂式电池、商业和工业 C&I 储能柜
电动汽车电池组：低速电动汽车、电动叉车、AGV、高尔夫球车
电信备用电源：48V DC 电信基站电池模块
便携式电源站：大容量便携式储能装置
