| ブランド名: | XWELL |
| モデル番号: | MD-ADW |
| MOQ: | 1個 |
| 価格: | USD 11000 - 15000 / pcs |
| 梱包の詳細: | 木箱 |
| 支払い条件: | T/T、L/C |

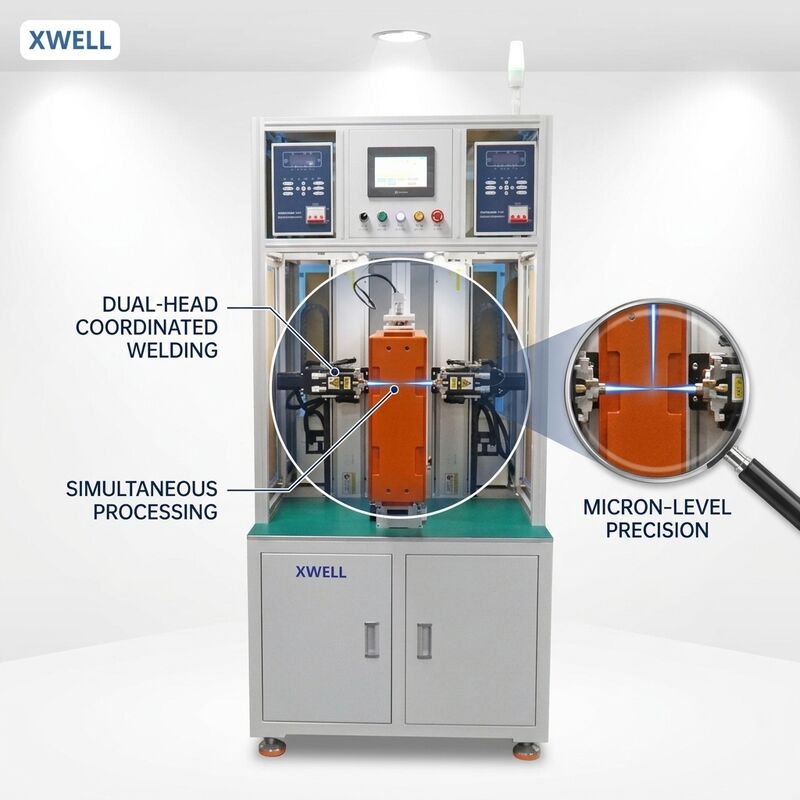

5000A 両面自動スポット溶接機 バッテリーパック用
適用範囲
対応する治具を使用することで、スポット溶接機は18650、26650、32650などの円筒形バッテリーを溶接でき、また、様々な円筒形バッテリー、角形バッテリー、ボタン電池などにもカスタマイズ可能です。
利点
1) 負荷電圧を検知し、フィードバックにより電圧を制御し、高品質な溶接を実現します。
2) 予熱、主熱のパワーモードにより、溶接前に予熱を行い、安定した溶接品質を確保します。
3) エネルギー密度の連続性を維持し、溶接時間を短縮し、母材の変形や変色を低減します。（溶接時間はマイクロ秒単位で制御、連続出力モード）
4) 低電流から高電流への切り替えが容易で、精密溶接に適しています。
5) 電流の上限と下限を設定することで、溶接品質が良いかどうかの判断が容易になり、溶接自動化プラットフォームに適しています。
6) 通電時間とともに溶接電流が上昇し、溶接効果を保証します。
製品仕様
|
MD-ASW および MD-ADW 仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動範囲
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000-2500個/時
|
0.5秒/スポット、3500-4000個/時
|
|
|
溶接電源
|
5000A インバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械); 3相、380V/50Hz (溶接機)
|
||
|
エア圧
|
0.3-0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品応用
MD-ADWは電動工具バッテリー、電動スクーターバッテリー、エネルギー貯蔵バッテリーパック、電動スクーター用バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品操作
1. タッチスクリーンで溶接パラメータを設定します。（同じ製品は一度設定すればよい）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機が音でオペレーターに新しい治具（バッテリーパック）の交換を促します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
